​吊钩式抛丸机详细介绍

吊钩式抛丸机是表面处理设备中的一种常见机型，广泛应用于汽车制造、工程机械、铸造锻造等行业。本文从工作原理、设备结构、适用工件、技术参数、选型要点及维护保养等方面进行介绍。

 一、工作原理

吊钩式抛丸机采用悬挂式作业方式。工件通过吊钩或吊具悬挂在抛丸室内的吊挂装置上，由驱动机构带动工件在室内匀速旋转。布置于室体不同位置的抛丸器将弹丸高速抛射至工件表面。由于工件持续旋转，抛射覆盖范围可涵盖工件的外表面、内腔及深孔部位。清理完成后，吊钩将工件送出抛丸室，进入卸料工位。

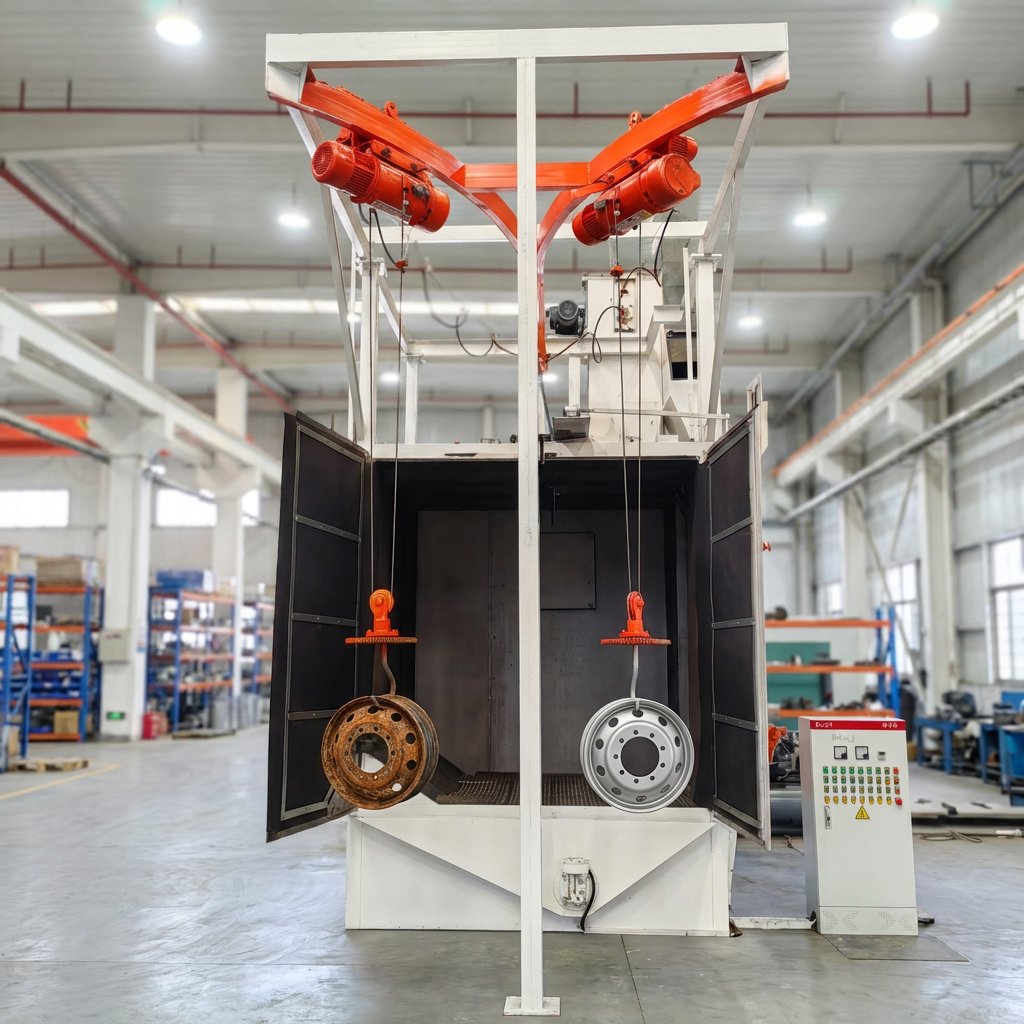

吊钩配置可分为单钩和双钩两种形式。单钩配置适用于中小批量生产，双钩配置可实现一钩在抛丸室内清理、另一钩在室外装卸的交替作业，减少设备待机时间，提高设备利用率。

二、设备结构

吊钩式抛丸机主要由以下几个部分组成：

抛丸室

抛丸室是一个密闭的箱体结构，室内壁铺设耐磨护板，用于承受弹丸的反复冲击。抛丸室设有工件进出的大门，并配备密封装置，防止弹丸和粉尘外逸。室体底部设有集料斗，用于收集散落的弹丸。

吊钩及吊挂系统

吊钩由升降机构和旋转机构组成。升降机构负责将工件送入和送出抛丸室，旋转机构使工件在清理过程中匀速转动。吊钩的承载能力根据工件重量选配，常见规格从500公斤到5000公斤不等。双钩配置的设备有两套独立的吊挂系统，可交替作业。

抛丸器

抛丸器是吊钩式抛丸机的核心部件，通常布置在抛丸室的侧方和顶部。每个抛丸器由叶轮、分丸轮、定向套和电机组成。抛丸器的数量、功率和布置角度根据工件的清理要求确定。常见配置为2至4台抛丸器。

弹丸循环系统

弹丸循环系统由螺旋输送机、斗式提升机、分离器和储料斗组成。散落的弹丸通过抛丸室底部的螺旋输送机收集，送至斗式提升机，提升至分离器进行筛选分离。完好的弹丸落入储料斗供抛丸器循环使用，破碎弹丸和粉尘被排出。

除尘系统

除尘系统由除尘器、风机和管道组成。抛丸室在作业过程中保持负压状态，含尘气体通过管道被吸入除尘器。除尘器通常采用滤筒式，过滤效率可达99.9%以上。

电气控制系统

电气控制系统采用PLC可编程控制器，配备触摸屏操作界面。系统控制吊钩升降和旋转、抛丸器启停、弹丸循环系统运行、除尘器启停等。触摸屏可显示设备运行状态、故障报警信息，并存储多组工艺参数。

三、适用工件

吊钩式抛丸机主要适用于以下几类工件：

形状复杂的工件

包括发动机缸体、缸盖、变速箱壳体、泵体、阀体等带有内腔、深孔或复杂曲面的铸件。吊挂旋转的方式可使弹丸从多个角度进入内腔和深孔，清理较为彻底。

怕碰撞的工件

例如已完成精密加工的零部件、带有螺纹的紧固件、薄壁铸件等。吊钩式抛丸机中每个工件独立悬挂，彼此之间不产生接触，可避免因相互碰撞造成的表面损伤或尺寸偏差。

大型单体工件

包括大型铸件、锻件、焊接结构件、框架类零件等。这些工件单件重量较大，不便于在履带式设备中批量处理，采用吊钩悬挂的方式可简化装卸操作。

需要进行表面强化的工件

例如齿轮、曲轴、连杆、弹簧等承受交变载荷的零件。抛丸处理可在金属表层形成压应力层，有助于提高工件的抗疲劳强度。

四、选型要点

选择吊钩式抛丸机时，需要关注以下几个技术参数和配置选项。

吊钩承载能力

根据工件的单件重量确定吊钩的额定载荷。承载能力需覆盖最大工件的重量，并留有一定的安全余量。

清理室尺寸

抛丸室的有效工作空间需满足工件外形尺寸的要求。需要确认工件能够顺利通过清理室的门洞，并且在旋转过程中不与室体内壁发生干涉。

抛丸器配置

抛丸器的数量、功率和布置角度直接影响清理效率和效果。对于形状复杂的工件，建议配置多台抛丸器从不同方向进行抛射，以减少清理盲区。

吊钩形式

单钩配置结构简单，适合小批量、多品种生产。双钩配置可实现交替作业，适合连续生产。部分设备还提供升降式吊钩，便于重型工件的装卸。

除尘系统

吊钩式抛丸机应配备高效除尘系统，以确保粉尘排放符合环保标准。除尘器类型通常为滤筒除尘器，需根据抛丸室容积和抛丸器功率匹配适当的风量。

六、维护保养

吊钩式抛丸机的日常维护主要包括以下几个方面：

每日检查

- 观察弹丸存量是否充足

- 听抛丸器有无异常声响

- 观察清理效果是否有明显变化

- 检查除尘器压差读数是否在正常范围

每周检查

- 检查抛丸器叶片、定向套的磨损情况

- 清理分离器筛网上的杂质

- 紧固各部位的螺栓

- 检查吊钩及吊具的运行状态

每月检查

- 检查抛丸器的动平衡状态

- 清理电气柜内部的灰尘

- 检查提升机链条的张紧度并适当润滑

- 检查输送系统的托辊和滚筒

每季度检查

- 检测弹丸规格，筛除废丸并补充新丸

- 全面清理除尘器滤材

- 检查电机绝缘性能和轴承状态

七、安全注意事项

- 进行任何维护操作前，务必切断总电源并挂设警示标识

- 进入抛丸室内部作业时，佩戴安全帽、护目镜及防尘口罩

- 更换重型部件时使用起重设备，禁止人力搬运

- 维修完成后，空载试运行一段时间，确认无异常后再投入生产

- 操作人员应经过培训，熟悉设备操作规程和安全要求

八、总结

吊钩式抛丸机适用于形状复杂、怕碰撞、单件重量较大的工件，在清理的同时还可获得表面强化效果。选型时应根据工件的重量、外形尺寸、形状复杂程度以及生产批量，确定吊钩承载能力、清理室尺寸和吊钩配置形式。日常使用中建立定期检查制度，可以降低故障率，延长设备寿命。

如需进一步了解具体型号的技术参数或获取选型建议，可提供工件图纸或现场工况信息，由技术团队进行针对性评估。
